Faseroptische Sonden
für Inline-Spektroskopie

ColVisTec bietet hochentwickelte Lichtwellenleiter-Sonden, die für die kontinuierliche In-situ-Überwachung industrieller Prozesse konzipiert sind. Unser Produktportfolio umfasst verschiedene Sonden, die ein breites Anwendungsspektrum abdecken. Alle unsere Sonden sind speziell darauf ausgelegt, rauen Umgebungsbedingungen standzuhalten, und gewährleisten so eine zuverlässige Leistung auch in anspruchsvollen industriellen Umgebungen.
Sie eignen sich für unterschiedlichste Branchen — von Kunststoffen und Polymeren über Lacke, Lebensmittel und Pharmazeutika bis hin zur chemischen Industrie — und bieten vielseitige Messmöglichkeiten. Je nach den Eigenschaften des Materials können UV-Vis- und NIR-Sonden im Reflexionsmodus für undurchsichtige Materialien oder im Transmissionsmodus für transparente Materialien eingesetzt werden, was eine präzise, kontinuierliche Überwachung der Produktqualität und kritischer Prozessparameter ermöglicht, um Effizienz, Stabilität und Reproduzierbarkeit zu maximieren.

---

UV/Vis- oder NIR-
Reflexionssonden

Die Reflexionssonde — auch als Reflection Polymer Melt Probe (RPMP) bezeichnet — ist in zwei Versionen erhältlich: als UV/Vis- oder NIR-Sonde. Je nach Anwendung können diese mit dem Inline-Spektrometer InSpectro X (UV/Vis) oder mit dem Inline-Spektrometer InSpectro NIR kombiniert werden.
Die Sonde ist für undurchsichtige Medien konzipiert und wird für eine Vielzahl von Anwendungen in Forschung und Entwicklung sowie direkt in Produktionsanlagen eingesetzt, zum Beispiel bei der Reflexionsmessung von Kunststoffschmelzen in Extrudern.
Die RPMP besteht aus einem Sondenkörper und einer abnehmbaren Lichtleitfaser. Die Sonde wird im Materialfluss an einer geeigneten Stelle im Medium mit laminarer Strömung positioniert. Das Licht wird über sechs ringförmig angeordnete Fasern übertragen und der vom Medium reflektierte Lichtanteil wird über eine zentrierte Faser erfasst.
Da die Lichtleitfasern abnehmbar sind, kann die Kalibrierung außerhalb der Einbausituation mit einem externen Kalibrierungsadapter durchgeführt werden, ohne den laufenden Prozess zu unterbrechen.
Diese Sonde ist speziell darauf ausgelegt, den hohen Temperaturen und Drücken standzuhalten, die häufig in Extrudern auftreten, kann aber auch in anderen Arten von Produktionsmaschinen installiert werden.

(1) Die RPMP-Sonde installiert an (2) dem Extruder. Zum Beispiel in der Düsenplatte.

Technische Daten Reflexionssonde

---

UV/Vis- oder NIR-
Transmissionssonden

Die Transmissionssonde — Transmission Polymer Melt Probe (TPMP) — ist in zwei Versionen erhältlich: als UV/Vis- oder NIR-Sonde. Je nach Anwendung können diese mit dem Inline-Spektrometer InSpectro X (UV/Vis) oder mit dem Inline-Spektrometer InSpectro NIR kombiniert werden.
Sie ist für transparente/klare Medien konzipiert und wird für eine Vielzahl von Anwendungen in Forschung und Entwicklung sowie direkt in Produktionsanlagen eingesetzt, zum Beispiel bei der Transmissionsmessung von Kunststoffschmelzen in Extrudern.

Die TPMP besteht aus zwei Sondenhülsen und zwei abnehmbaren Lichtleitfasern, die direkt gegenüberliegend (ausgerichtet) im Materialfluss installiert werden. Eine Sonde sendet das Licht aus und die andere erfasst das Licht, wodurch die Eigenschaften des zu messenden Mediums (Spektren) aufgezeichnet werden.

Da die Lichtleitfasern abnehmbar sind, ist die Kalibrierung auch außerhalb der Einbausituation mit externen Kalibrieradaptern und Distanzstücken möglich, ohne den laufenden Prozess zu unterbrechen. Alternativ ist auch eine Kalibrierung auf Luft oder das Medium in der Einbausituation möglich.

Technische Daten Transmissionssonde

---

Farbsonde (CP)

Die Farbsonde (Color Probe, CP) ist ein Zubehör für die Verwendung mit dem ColVisTec Inline-Farbspektrophotometer InSpectro X. Sie ist speziell für Reflexionsfarbmessungen im direkten Kontakt mit der Probe ausgelegt. Die CP eignet sich für flüssige, suspensions-/pasten- oder pulverförmige Medien wie Farben, Druckfarben, Granulate usw.
Der CP-Körper aus Edelstahl ist so konstruiert, dass er in eine standardmäßige 0,75-Zoll-Klemmverschraubung passt.

Unsere Farbsonde wird üblicherweise in Extrudern eingesetzt, in denen undurchsichtige Flüssigkeiten, Pasten, Pulver oder Granulate verarbeitet werden.

Technische Daten Farbsonde

---

2-in-1 Kombisonde mit
UV/Vis- und NIR-Fasern

Die Kombisonde ist ein einzigartiges Zubehör für die Verwendung mit den ColVisTec Inline-Spektrometern InSpectro X und InSpectro NIR. Sie ist speziell dafür konzipiert, UV/Vis- und NIR-Messungen gleichzeitig an einer geschmolzenen Polymerströmung in einem Extruder durchzuführen. Die Kombination dieser beiden Spektroskopietechniken ist besonders leistungsfähig bei der Prozessoptimierung und liefert bemerkenswerte Prozesserkenntnisse.
Auch die Kombisonde besteht aus einem einzigen Sondenkörper, der dauerhaft in den Extruder eingebaut werden kann, und einer abnehmbaren Doppelfaser-Anordnung, die UV-Vis- und NIR-Licht gleichzeitig und an derselben Position im Prozess zur und von der Probe überträgt.

Die Kombisonde ist speziell für Produktionsprozesse konzipiert, um UV/Vis- und NIR- Spektroskopie am selben Messpunkt durchzuführen. Sie kann in der Polymer-, Farben-, Pharma-, Lebensmittel- oder chemischen Industrie eingesetzt werden, da das Standardgewinde eine einfache Implementierung in den Prozess ermöglicht.

Technische Daten 2-in-1 Kombisonde

---

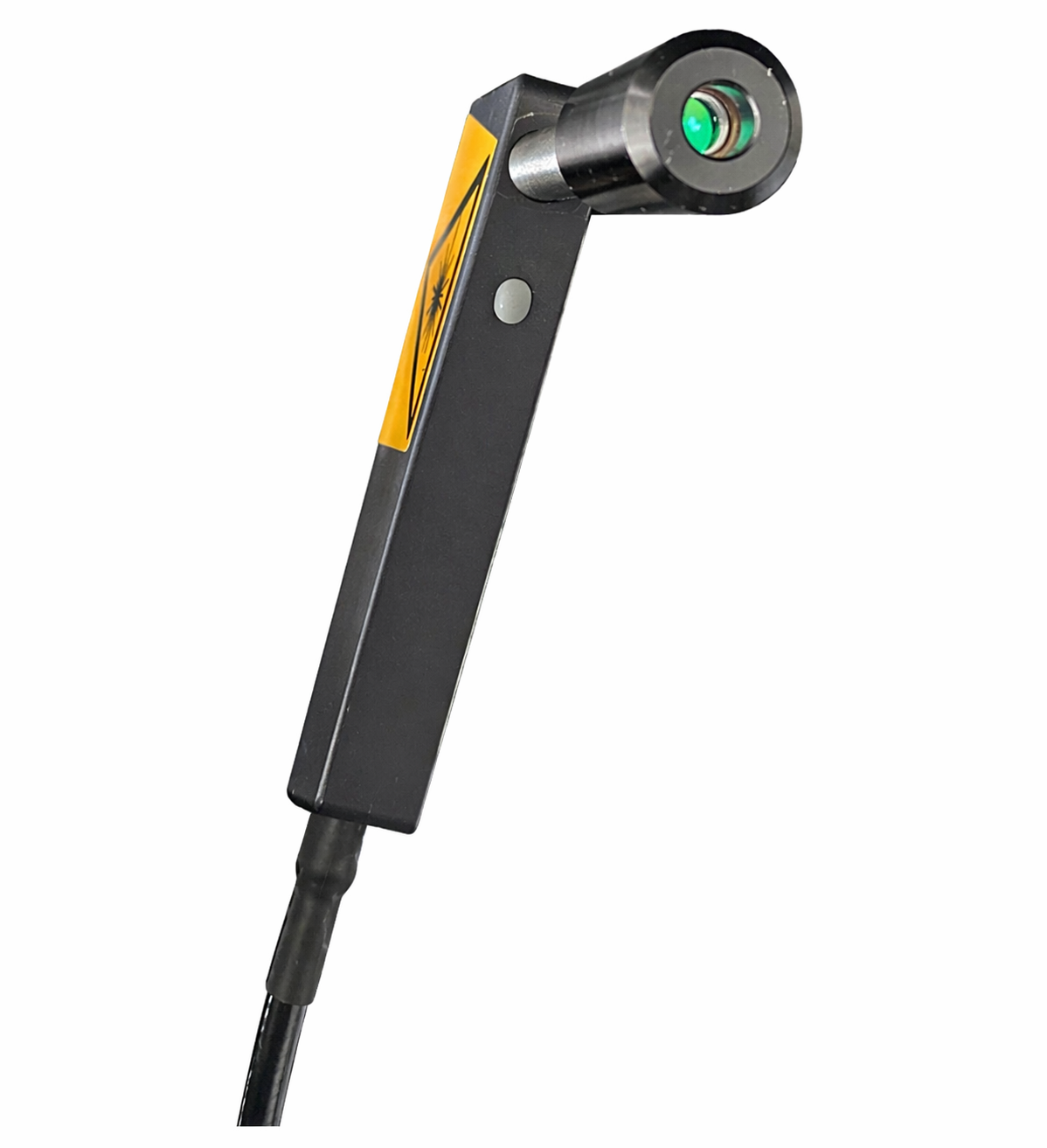

Raman Inline-Sonde

Die faseroptische Raman-Sonde ist speziell für die Verwendung in Kombination mit ColVisTec's Inline-Spektrometer InSpectro R konzipiert und bringt hochleistungsfähige Raman-Spektroskopie direkt in den Prozess. Aufgebaut um einen robusten Edelstahlkörper mit einem klebstoffversiegelten Quarzfenster an der Spitze, arbeitet die Sonde zuverlässig unter industriellen Bedingungen und hält Arbeitstemperaturen von −30 °C bis 350 °C stand (und bis 400 °C unter besonderen Bedingungen). Wie alle ColVisTec-Sonden wird sie über das Standardgewinde ½"-20 UNF (Dynisco®) montiert, sodass sie direkt in Extruder-Düsenplatten, Adapter, Flansche, Reaktoren oder andere Prozessanlagen passt — ohne kundenspezifische Bearbeitung. Sie arbeitet im Reflexionsmodus mit einer einzigen Sonde und verfügt über zwei spezielle Fasern — eine für die Laseranregung bei 785 nm (105 μm, 0,22 NA) und eine für die Signalerfassung (200 μm, 0,22 NA). Die Standard-Faseroptiklänge von 1,5 m, abgeschlossen mit einem branchenüblichen FSMA 905-Steckverbinder, ermöglicht eine nahtlose Integration mit dem InSpectro R-Spektrometer für eine kontinuierliche, zerstörungsfreie molekulare Fingerprint-Analyse direkt im Produktionsstrom.

Technische Daten Raman-Sonde

---
